01. 反射熱転写ビニールとは何ですか?
反射型熱転写ビニール、略して反射型 HTV は、PET 保護フィルムライナー、マイクロガラスビーズ、ホットメルト接着剤で構成されています。マイクロガラスビーズが光を反射し、夜間でも視認性が高くなります。特定のパターンにカットし、切り取り、さまざまな布地に熱プレスすることができます。
原材料は生態学的に不活性で、エコテックス規格 100 に準拠し、PVC や重金属を含みません。
02. アイロン接着反射テープとは何ですか?
アイロン接着/熱プレス/熱転写反射テープは、熱活性化PES/TPU接着剤に結合されたマイクロガラスビーズで構成されています。さまざまな幅のストリップに切断し、さまざまな基布に熱圧着することができます。
03. 4 主に使われるアイロン器具

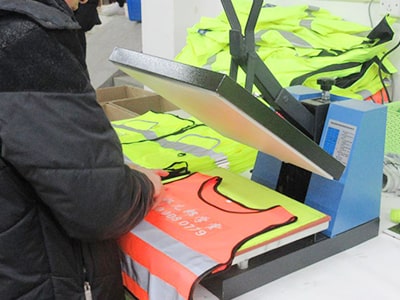

反射熱転写ビニールは通常、ホットプレスまたはアイロンによって基材に貼り付けられます。一般的に使用されるアイロン器具は次のとおりです。1. ヒートプレス機
シリンダーまたは手動タイプ、鉄の反射ロゴやストライプに適しており、使いやすく、適切な圧力に調整し、圧力の一貫性に注意してください。大きなパッチにアイロンをかける場合は、大型のプレス機を特注する必要があります。

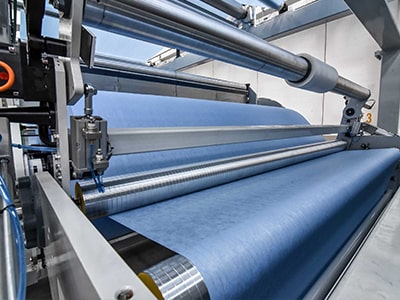

2. 加熱ロールラミネーター
ウェビング、オックスフォード、トリコット布テープなどの連続基材への貼り付けに適しており、効率が高くなります。

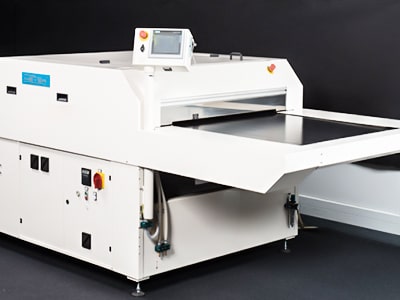

3. 定着機
大きなカットパーツやウェビングなどの布地テープの連続アイロンがけに適しており、ヒートプレス機と比べて効率が良いですが、しわができたり、部分的に不安定で剥がれやすいなどの問題を避けるために、より専門的な操作が必要になります。
4.電気アイロン
少量のアイロンがけやサンプル検査などに適しています。
04. さまざまな反射型 HTV のアイロンがけのガイドライン
反射熱転写ビニールのプレス堅牢性を保証するには、ホットメルト接着剤を完全に溶かし、プレスして布地に浸透させ、それらを 1 つとして組み合わせる必要があります。アイロン堅牢度の重要な要素は次の 3 つです。1. 温度
ホットメルト接着剤を柔らかくして生地に溶かし、ベタつくようにするには、ホットメルト接着剤に適用されるアイロン温度はその融点より高くなければなりません。
2. 滞留時間
すべてのホットメルト接着剤が上記の温度に到達できるようにするには、必要な滞留時間を保証する必要があります。差し迫った時間ではなく、滞留時間であることに注意してください。ヒートプレートの上下移動時間はカウントできません。
3. 圧力
反射熱転写ビニールに十分な圧力が加えられた場合にのみ、ホットメルト接着剤が基材に押し込まれて浸透し、同時にその間の空気を絞り出し、プレスの堅牢性を保証します。
熱伝達ビニールやアイロンの機器が異なると、必要な温度、滞留時間、圧力が大きく異なります。リンクをクリックすると、各レコード盤と機械の推奨アイロン条件の詳細が表示されます。参考にしてください。 /How_to_apply_CNSS_heat_transfer_film.html
同じ基板と機械であっても、最適な熱条件を得るために、量産前に毎回テストすることを常に忘れないでください。
05. アイロンの説明: 反射熱転写テープの貼り方は?
ステップ 1. 接着面のライナーを剥がして、乾いた接着剤を露出させます。反射サイドライナーは取り外さないでください。
ステップ 2. 熱転写フィルムを接着面を下にして布地に置き、以下に説明するように熱と圧力を加えます。
ステップ 3. 熱転写フィルムを室温まで冷却します。片方の角を持ち上げ、連続的かつ滑らかな方法で (180° の角度で) 引っ張り、反射ライナーを取り外します。

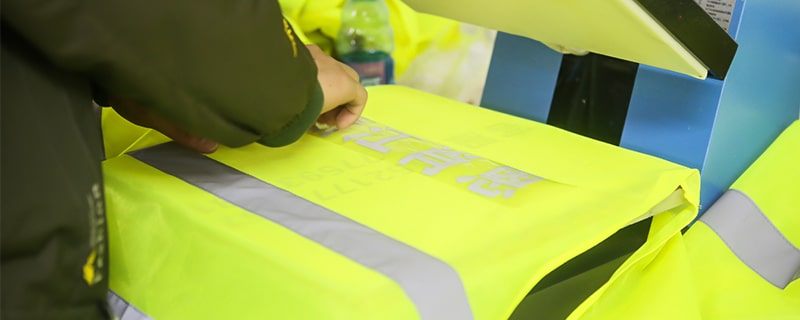

06. 熱転写反射テープの取り扱い上の注意
1. 条件テスト
上記のラミネート温度、時間、速度、圧力は目安としてご使用ください。適切な接着力と物理的性能を保証するために、各生地について事前に適切な条件をテストする必要があります。
2. 平面
熱や圧力がかかる可能性がある平らな面で作業してください。縫い目やステッチの上を加熱しないでください。
3. 冷たい綿生地をカバーする
瞬間的な高温による生地の膨れを避けるため、ヒートプレス機で加熱する際は、表面に冷たい綿生地(重量約 150 ~ 200g/m²)を被せることをお勧めします。
4. 温度制御
透明なポリエチレンライナーを剥がすのが難しくなり、物理的性能に影響を与える可能性があるため、上記のラミネート温度を超えないようにしてください。接着の耐久性を高めるために高温が必要な場合は、推奨温度を使用してラミネート手順 1 ~ 3 に従い、紙ライナーを剥がしてから、高温で再度ラミネートします (反射面を保護するために非粘着性のスリップ シートまたは綿布を使用します)。
5. 温度測定箇所
機器ごとに温度測定ポイントが異なることに注意してください。使用温度とはホットメルト接着剤の表面の温度を指します。
6. 滞留時間
滞留時間とは、ホットメルト接着剤の表面での加熱時間を指します。プレートが上下する時間は含まれません。
7. 収縮前処理
生地によっては熱に弱く縮みやすいため、アイロンをかける前に防縮処理を行ってください。そうしないと、生地の収縮により反射熱転写ビニールにしわが寄ってしまいます。
8. アイロン後の注意事項
アイロンをかけた製品が70℃以下に冷めるまで待って、保護フィルム(写真1、2、3に示すD層)を剥がしてください。一時停止マークを避けるために、一時停止せずに連続的に滑らかな方法で引っ張るようにしてください。
9. 取り扱い環境
反射熱転写ビニールは、温度35℃以下、湿度70%以下の環境で取り扱ってください。また、汗、酸/アルカリ、水、溶剤などと直接触れないようにしてください。
10. お手入れ方法
手洗いの場合は中性洗剤をご使用ください。事前に浸さないでください。漂白剤、酸、アルカリを含む洗剤を使用して40℃程度の熱湯洗いが可能です。
07. ラミネート堅牢度はどのように評価するのですか?
上記の 3 つの要素は切り離すことができません。さまざまなアイアン用具の 3 つの要素のバランス ポイントを見つける必要があります。通常、ご存知のとおり、温度が高くなるほど、滞留時間が長くなり、圧力が大きくなるほど、ラミネート堅牢度は向上します。しかし同時に、基板の変形や効率の低下など、さまざまな問題を引き起こすことは間違いありません。したがって、ラミネート堅牢度を適切に評価する方法は、アイロン操作をガイドする上で非常に重要です。1. 適切なビニールを選択します

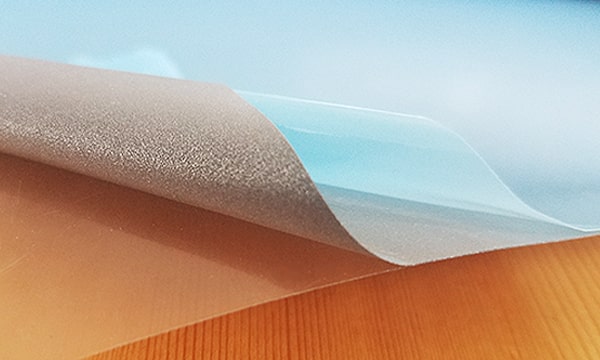

アイロンをかける前に、適切な反射熱転写ビニールを選択し、対象の基材に浸透してしっかりと接着できることを確認してください。

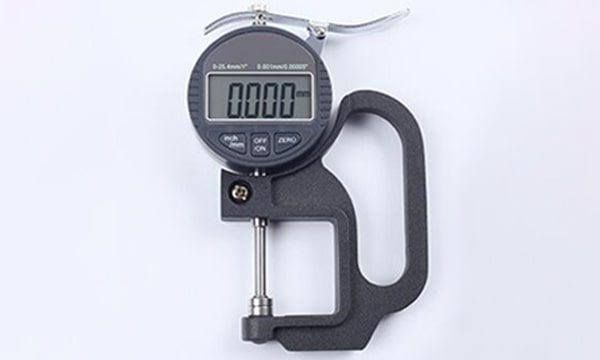

2. 厚みによる即時評価
アイロンをかける前に、マイクロメーター厚さゲージを使用して、ホットメルト接着剤と生地の厚さを別々に測定します。そしてアイロン後の総厚さを測定します。アイロンをかけた後、ホットメルト接着剤が生地に少なくとも 40μm (または 0.04mm) 浸透していれば、ラミネート堅牢度は確実に良好です。
3. 洗濯試験による最終評価
EN ISO 6330規格に準拠した洗濯試験により、アイロン堅牢度を評価できます。特定の洗濯サイクルの後、ビニールが分離して生地から落ちてはならず、認定製品の場合、洗濯後の反射率は 100 cd(lx.m²) より高くなければなりません。
08. 反射型HTVに関するよくある質問
1. 生地に適した熱転写フィルムを選択するにはどうすればよいですか?無料サンプルはありますか?
はい。当社はテスト用の無料サンプルを提供できます。可能であれば、お客様が対象の生地を当社の工場に送っていただくことを強くお勧めします。技術者を手配し、洗濯テストを行います。その後、適切な熱転写フィルムを推奨し、サンプルをお送りします。
工場で熱を加えた後、工場で洗濯テストができない場合は、テストサンプルを当社の工場に送って洗濯テストを行うこともでき、洗濯堅牢度を保証します。
2. 同じ生地の場合、前回と同じ加熱条件で大丈夫でしょうか?
いいえ、できません。同じ生地でも、気候や輸送、保管環境の変化、基布のロットの違い(特に防水生地の場合はロットごとに防水加工が異なります)により、熱状態は異なります。最適な熱条件が得られることを確認するために、量産前に必ずテストを行ってください。

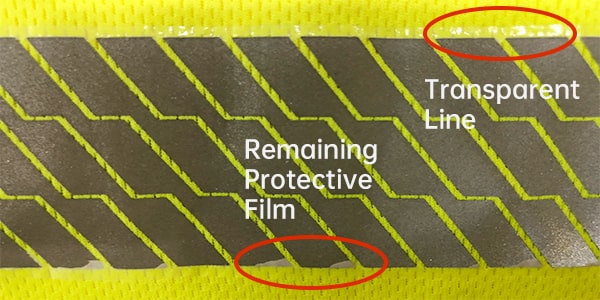

3. 熱転写フィルムの端に透明なフィルムの線があるように見えるのはなぜですか?そして保護フィルムは剥がしにくいようです。一部は反射面にもくっついています。
理由:ラミネート温度が高すぎるため、保護フィルムが溶け、両面に透明なフィルムの線が現れます。溶けた保護フィルムが剥がれにくくなったり、一部剥がれなくなったりします。
提案:
1. ラミネート温度を下げます。接着耐久性のために高温が必要な場合は、推奨温度と圧力を使用してラミネート手順 1 ~ 3 を 2 ~ 3 秒間実行し、熱転写フィルムを布地に固定し、紙ライナーを取り外してから、推奨温度で再度ラミネートします。持続時間(反射面を保護するために綿生地を使用)。
2. この問題を回避するには、代わりに粘着ライナー付きの反射性熱転写ビニールを選択してください。

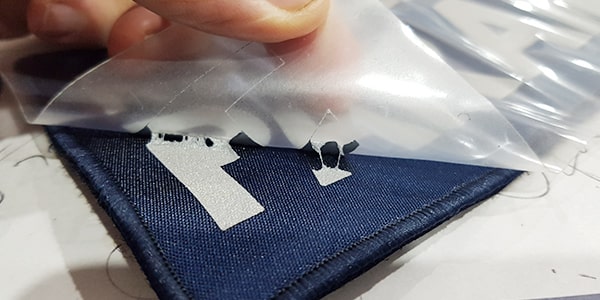

4. 反射ロゴの一部が生地に転写されず、保護フィルムに貼り付けられるのはなぜですか?
理由:ライン圧力が不十分です。
提案:圧力を上げてください。機械の種類が異なれば、圧力も大きく異なります。実際のテスト結果に応じて調整することをお勧めします。下の写真では、生地上の刺繍の端があるため、反射ロゴを完全に熱転写するには、より大きな圧力が必要になります。また、お客様は連続自動プレス機を使用するため、通常、推奨よりも大きな圧力が必要になります。圧力を再調整すると問題は解決します。
5. 数回洗っただけで熱転写フィルムが剥がれたのはなぜですか?
理由:温度が低すぎるか、持続時間が十分に長くありません。
提案:温度を高くするか、プレス時間を長くしてください (注: プレス時間とは、生地を実際にプレスする時間を意味し、プラテンが上下に移動する時間は含まれません)。

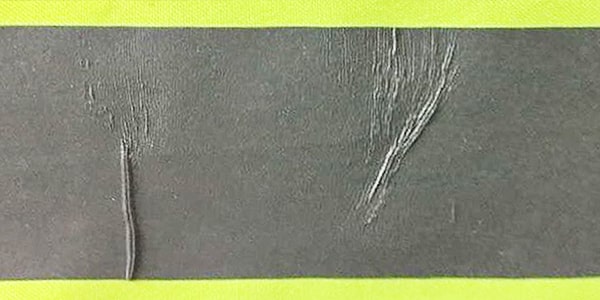

6. 熱処理後に生地や熱転写フィルムにしわが寄るのはなぜですか?
理由:温度が高すぎる、生地と熱転写フィルムの熱収縮が異なるなど、さまざまな理由でシワが発生する可能性があります。
提案:まず、温度を下げてみて、しわの問題が解決するかどうかを確認してください。非常に低い温度 (推奨される最低温度よりも低い温度) でシワが続く場合は、異なる熱収縮の可能性が考慮されます。熱転写フィルムを貼り付ける前に、まず生地を熱して収縮させます。

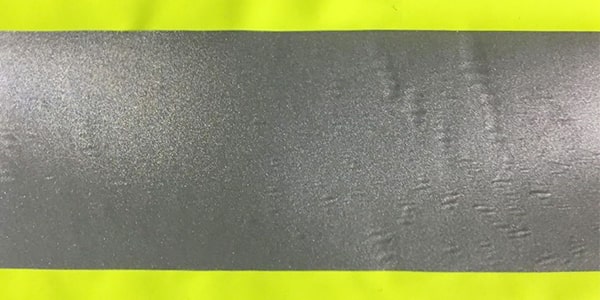

7. 熱処理後に熱転写フィルムの一部に膨れが生じるのはなぜですか?
理由:温度が高すぎるか、加熱が不均一です。
提案:まず、温度を下げて問題が解決するかどうかを確認してください。非常に低い温度(推奨最低温度よりも低い)下で水疱が持続する場合。次に、均一な加熱を確保するために、表面を冷たい綿布で覆います。

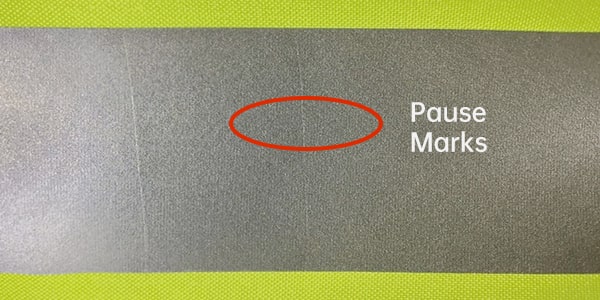

8. 保護フィルムを剥がした直後に熱転写フィルムの表面に傷が付くのはなぜですか?
理由:保護フィルムを剥がすときに、途中で立ち止まってしまう可能性が高いです。
提案:一時停止マークができるのを避け、反射面の外観に影響を与えるため、片方の角を持ち上げて連続的かつ滑らかな方法で (180° の角度で) 引っ張って、反射ライナーを取り外してみてください。
9. 反射熱転写ビニールをアイロンで重ねるにはどうすればよいですか?
重ねてアイロンをかけることはお勧めしません。重複する必要がある場合は、撥水性の熱転写ビニールを使用し、圧力を上げて滞留時間を延長することをお勧めします。
10. アイロンをかけたウェビングの部分的な堅牢度が低いのはなぜですか?
理由:ウェビングアイロンの場合、ウェビングの厚さが不均一であると、薄い部分にかかる圧力が小さくなり、薄い部分のラミネート堅牢度が低下します。
解決策:問題を解決するには、提案されているようにより大きな圧力を使用します。
